Getoogde lichtstraat plat dak

Een Alumon getoogde lichtstraat voor plat dak kan uitgevoerd worden in 10mm of 16mm polycarbonaat kanaalplaten. De toegepaste breedte van de plaat is 1050mm of 1250mm, dit is afhankelijk van de dagmaat en het windgebied. Bij gebruik van 10mm platen is de isolatiewaarde (U-waarde) ca 2.7 W/m²K, bij 16mm kanaalplaten is deze waarde ca. 2.0 W/m²K.

De indicatieve hoogte van een Alumon getoogde lichtstraat polycarbonaat wordt bepaald door de breedte en radius. Wij rekenen met een hoogte verhouding 1/5 of 1/7 van de maat buitenkant opstand. Dit is tevens de breedtemaat die wij nodig hebben om een lichtstraat te kunnen vervaardigen. De maatvoering buitenkant opstand is gemiddeld 140mm groter dan de dagmaat. De lengte van een Alumon lichtstraat is ondergeschikt, iedere maat kan geproduceerd worden.

Polycarbonaat kanaalplaten kunnen in meerdere kleuren geleverd worden; helder, opaal en IR-Gold. De heldere plaat geeft een hoge lichttransmissie, opaal geeft egaal diffuus licht en het warmtewerende IR-Gold zorgt voor een merkbaar temperatuurverschil in de ruimte.

Video afspelen

Getoogde lichtstraat 1/5 10mm

Polycarbonaat kanaalplaat 10mm

1 of 7



Alumon Lichtstraat Onderprofielen 5510Onderprofiel lichtstraat

2 of 7

Voor geassembleerd kopschot

3 of 7

Opstandprofiel

4 of 7


Drukrubber

5 of 7

Afdekprofiel

6 of 7

Stormstrip

7 of 7

Onderdelen 1/5 10mm

Getoogde lichtstraat 1/7 10mm

Alumon Lichtstraat KanaalplaatPolycarbonaat kanaalplaat 10mm

1 of 7

Onderprofiel

2 of 7

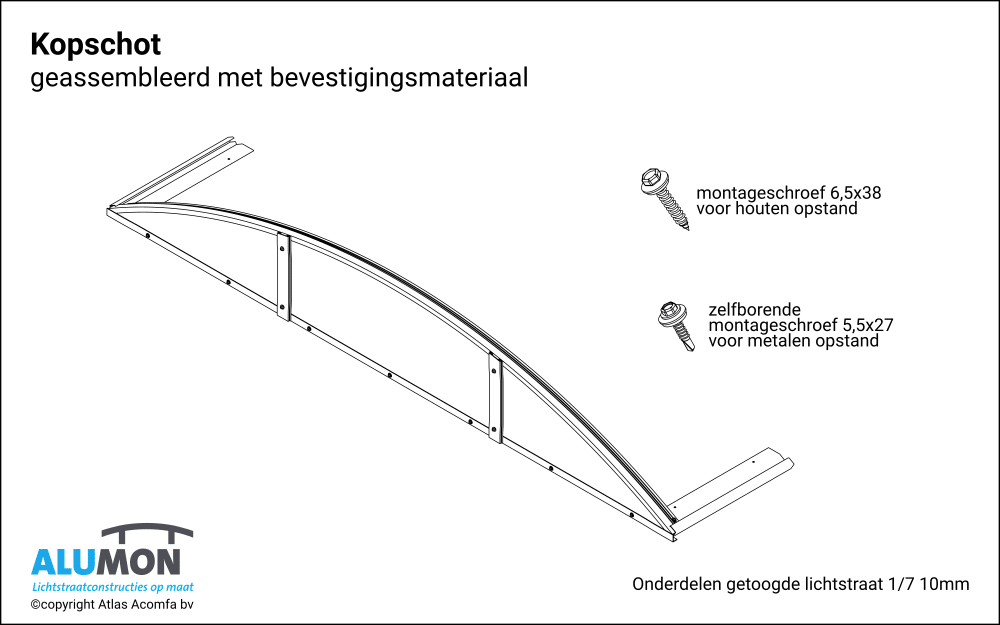

Kopschot

3 of 7

Opstandprofiel

4 of 7


Drukrubber

5 of 7

Afdekprofiel

6 of 7

Stormstrip

7 of 7

Onderdelen 1/7 10mm

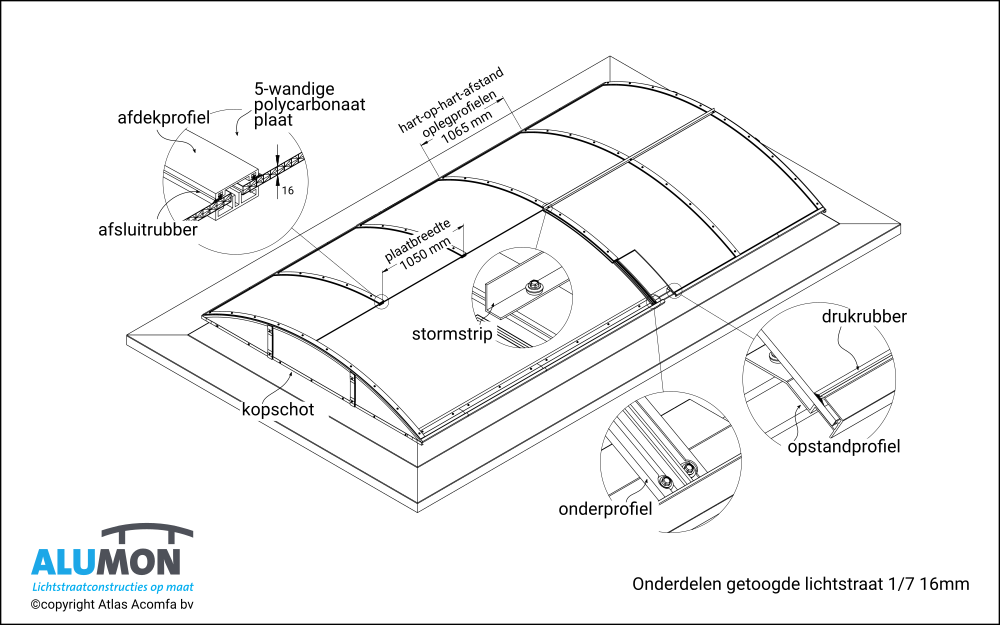

Getoogde lichtstraat 1/7 16mm

Polycarbonaat kanaalplaat 16mm

1 of 6

Onderprofiel

2 of 6

Kopschot

3 of 6

Opstandprofiel

4 of 6


Drukrubber

5 of 6

Afdekprofiel

6 of 6

Onderdelen 1/7 16mm

Getoogde lichtstraat ventilatieluik

Ventilatieluik

1 of 4

PC kanaalplaat 10mm

2 of 4

Aluminium montage kalf

3 of 4

Aluminium afdekprofiel

4 of 4

Onderdelen ventilatieluik
