Stabilight

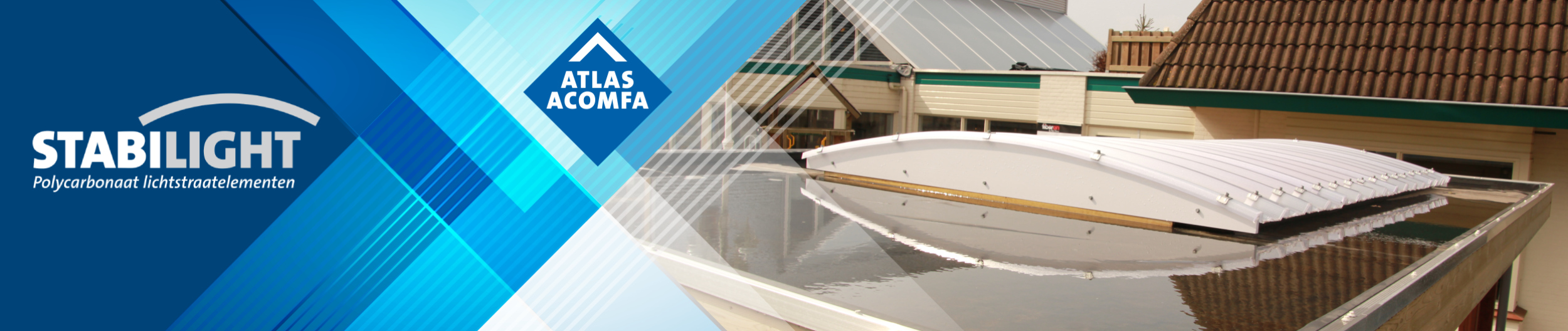

Stabilight is een lichtstraat opgebouwd uit thermisch gebogen meerwandige lichtdoorlatende polycarbonaat lichtstraatelementen en integraal PVC-foam kopschotten. De Stabilight elementen kunnen een vrije overspanning van 2400mm dragen. Door materiaalkeuze kent Stabilight geen koudebruggen.

De elementen zijn licht van gewicht en hierdoor gemakkelijk te hanteren. Met de bijbehorende montagesets zijn de elementen eenvoudig te monteren. De lichtstraten zijn ook in een cassette variant (dubbel-laags) te monteren. De cassette uitvoering verhoogt de isolatiewaarde en verbetert de stevigheid.

Montage instructie video

Video afspelen
Video afspelen over Atlas Acomfa Stabilight

GT38 Stabilight

stabilightB

Stabilight GT38 bevestigingsmateriaal

Bevestigingsmateriaal

1 of 5

Stabilight GT38 Element

Polycarbonaat element

2 of 5

Stabilight GT38 Kopschot

Kopschotten

3 of 5

Stabilight GT38 Schuimprofiel

Schuimprofiel

4 of 5

Stabilight GT38 Opstandprofiel

Aluminium opstandprofiel

5 of 5

Onderdelen

Condenvorming

Alle kunststoffen (met uitzondering van PET) zijn waterdicht, maar niet dampdicht. Dit betekent dat er altijd condens kan ontstaan in de kanalen van meerwandige kunststofplaten (zowel bij vlakke als geprofileerde platen). Condens kan naar de onderzijde afgevoerd worden. Hoe groter de dekhelling, hoe gemakkelijker dit gaat.

De mate waarin condens in de plaat kan optreden hangt af van
verschillende factoren.

Condens in kunststof platen is op zich technisch gezien geen probleem. Esthetisch kan het als vervelend ervaren worden. Spijtig genoeg kan dit fenomeen niet vermeden worden, omdat het een eigenschap van het materiaal is.

Maatvoering GT38

De volgende maatvoering wordt gehanteerd voor Stabilight met GT38 lichtstraatelementen op een plat dak.
Als de specifieke maatvoering ontbreekt dan worden de standaard waarden aangehouden voor de oversteek (15cm) en de breedte van de opstand (7,5cm). De koorde (K) is 30cm groter dan de dagmaat (D) en de buitenkant opstand maat (M) 15cm. De radius R heeft een vaste waarde van 3,5 meter. De hoogte (H), de ontwikkeling (S) en de hoek is afhankelijk van de dagmaat (D). Hieronder in de tabel worden de maten aangegeven.

Dagmaat-D (mm) Buitenkant opstand-M (mm) Koorde-K (mm) Hoekopstand α (º) Hoogte lichtstraat-M (mm) Ontwikkeling element-S (mm) Art.code Atlas EAN code
1000 1150 1300 9,5 93 1308 PANB18HCS13012 8720682906460
1100 1250 1400 10,3 101 1359 PANB18HCS14012 8720682906477
1200 1350 1500 11,1 111 1512 PANB18HCS15012 8720682906484
1300 1450 1600 12,0 121 1614 PANB18HCS16012 8720682906491
1400 1550 1700 12,8 132 1717 PANB18HCS17012 8720682906507
1500 1650 1800 13,6 144 1820 PANB18HCS18012 8720682906514
1600 1750 1900 14,5 156 1924 PANB18HCS19012 8720682906521
1700 1850 2000 15,3 169 2028 PANB18HCS20012 8720682906538
1800 1950 2100 16,2 184 2133 PANB18HCS21012 8720682906545
1900 2050 2200 17,0 198 2238 PANB18HCS22012 8720682906552
2000 2150 2300 17,9 214 2344 PANB18HCS23012 8720682906569
2100 2250 2400 18,7 231 2450 PANB18HCS24012 8720682906576
2200 2350 2500 19,6 248 2556 PANB18HCS25012 8720682906583

Knippen & sealen

Vaak lijkt het onmogelijk om meerwandige polycarbonaat golfplaten of profielplaten in kleine aantallen op specifieke lengtes geleverd te krijgen. Atlas Acomfa heeft een eigen ontwikkelde knip en seal machine in gebruik waarmee toch deze mogelijkheid geboden kan worden.

De polycarbonaat golf- of profielplaten worden eerst op maat geknipt. Deze manier van op maat maken zorgt ervoor dat er geen stukjes plaatmateriaal in de kanalen komen. Hierna zal de geknipte kant opnieuw worden dichtgeseald door middel van twee warmte elementen. Door het dichtsealen van de kanalen behoudt de plaat zijn isolatiewaarde.
