Modulit® 511LP 40mm

Het Modulit 511LP systeem in dikte 40mm wordt het meest toegepast als gevelsysteem. De eigenschappen van dit type zorgen voor een passende daglichtoplossing in de meeste situaties. Modulit 511LP 40mm kan in een standaard of in een thermisch onderbroken profielsysteem uitgevoerd worden.

Atlas Acomfa heeft het Modulit 511LP 40mm paneel in de kleur helder in lengte 6000 en 7000mm op voorraad. De voorraadlengte van kleur opaal is 7000mm. Tevens zijn de standaard aluminium profielen uit voorraad leverbaar. Indien gewenst zagen wij de panelen op de gewenste lengtemaat en verzorgen wij het “tapen” van de panelen. Andere kleuren of projecten met een specifieke maatvoering produceren wij op maat.

Standaard profielen in de gevel

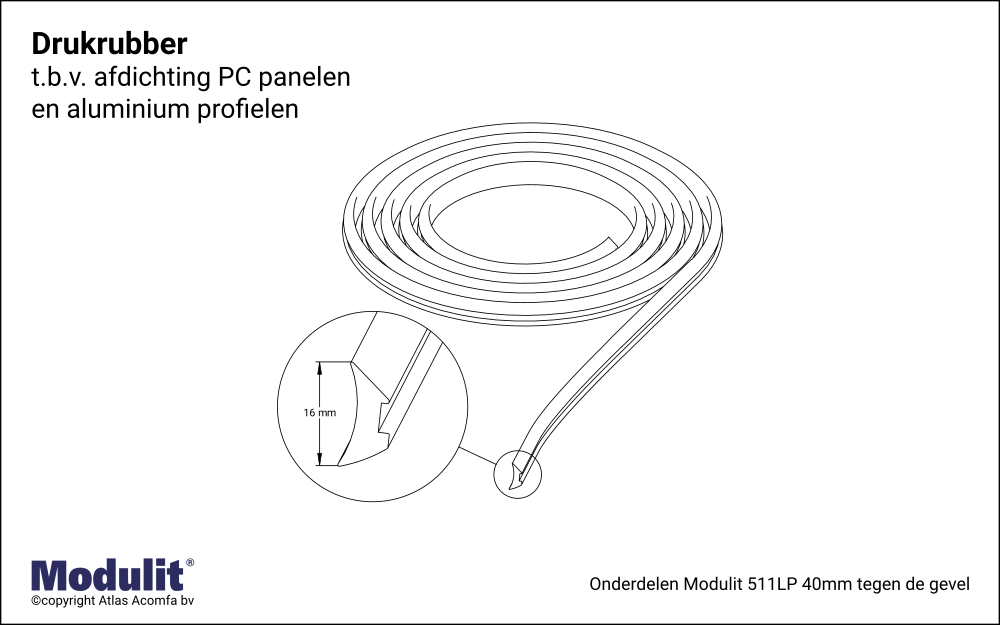

Het standaard Modulit zijprofiel 40mm bestaat uit 2 delen; een basisprofiel en een kliklijst. De aluminium kliklijst wordt aangebracht nadat de Modulit panelen zijn geplaatst. Het zijprofiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt. De vrije ruimte tussen het Modulit paneel en het zijprofiel bedraagt ca 25mm.

1 of 7

Het standaard Modulit bovenprofiel 40mm wordt in de geveluitsparing geplaatst. Het profiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt. De ruimte tussen het Modulit paneel en de bovenzijde profiel bedraagt ca 30mm. Mogelijk condens kan via de ventilerende tape aan de bovenzijde van het paneel verdampen.

2 of 7

De Modulit 511LP 40mm panelen worden aan de onderkant van de geveluitsparing geplaatst in een aluminium onderprofiel. Het profiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt. De gesloten aluminium tape zorgt voor een dampdichte afsluiting van de meerwandige polycarbonaat panelen.



Voor eventuele condensafvoer kunnen aan de voorzijde van het onderprofiel afvoergaten geboord worden.

3 of 7

Het laatste Modulit paneel wordt in het werk op maat gemaakt en in het profielsysteem geplaatst. Houdt circa 25mm ruimte tussen het paneel en de zijkant van het profiel. Het profiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt.

4 of 7

Het Modulit® 511LP 40mm polycarbonaat paneel heeft een werkende breedte van 490mm. De buitenzijde van het paneel is UV-beschermd. Deze zijde is te herkennen aan de bedrukte tekst op de beschermfolie en een print op de plaat. De panelen worden onderling verbonden door een waterdicht kliksysteem. Aan de bovenzijde van het paneel wordt een ventilerende filtertape aangebracht die mogelijke condensvorming minimaliseert. Aan de onderzijde komt een gesloten tape.

U-waarde 0.97 W/m²K

5 of 7

Optioneel is er voor Modulit panelen in dikte  40mm een standaard aluminium onderprofiel met vaste lekdorpel beschikbaar. Het profiel bevat een lip waar een drukrubber geplaatst wordt, die de verbinding tussen het polycarbonaat panelen en het profielsysteem waterdicht afsluit.



Voor eventuele condensafvoer kunnen aan de voorzijde van het onderprofiel afvoergaten geboord worden.

6 of 7

Bij grote overspanning of hoge windbelasting wordt achter het Modulit systeen één of meerdere tussengordingen geplaatst. Het benodigde aantal tussengordingen wordt berekend aan de hand van belastingtabellen. Tegen de tussengordingen worden de paneelankers bevestigd. Het Modulit paneel heeft een uitsparing waar het anker in geschoven wordt.

7 of 7

Onderdelen in de gevel

Montage in de gevel

Standaard profielen tegen de gevel

Het standaard Modulit zijprofiel 40mm bestaat uit 2 delen; een basisprofiel en een kliklijst. De aluminium kliklijst wordt aangebracht nadat de Modulit panelen zijn geplaatst. Het zijprofiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt. De vrije ruimte tussen het Modulit paneel en het zijprofiel bedraagt ca 25mm.



Indien gewenst kan het bovenprofiel als zijprofiel toegepast worden.

1 of 6

Het standaard Modulit bovenprofiel 40mm wordt tegen de gevel geplaatst. Het profiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt. De ruimte tussen het Modulit paneel en de bovenzijde profiel bedraagt ca 30mm. Mogelijk condens kan via de ventilerende tape aan de bovenzijde van het paneel verdampen.

2 of 6

De Modulit 511LP 40mm panelen worden aan de onderkant in een standaard aluminium onderprofiel geplaatst. Het profiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt. De gesloten aluminium tape zorgt voor een dampdichte afsluiting van de meerwandige polycarnonaat panelen.



Voor eventuele condensafvoer aan onderzijde kunnen er afvoergaten in het onderprofiel geboord worden.

3 of 6

Het laatste Modulit paneel wordt in het werk op maat gemaakt en in het profielsysteem geplaatst. Houdt circa 25mm ruimte tussen het paneel en de zijkant van het profiel. Het profiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt.

4 of 6

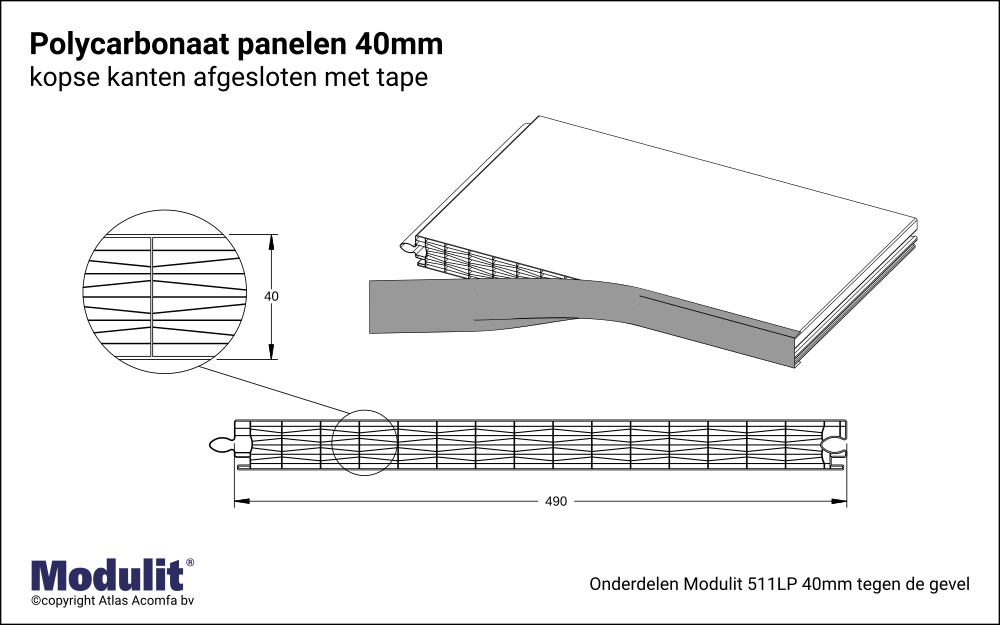

Het Modulit® 511LP 40mm polycarbonaat paneel heeft een werkende breedte van 490mm. De buitenzijde van het paneel is UV-beschermd. Deze zijde is te herkennen aan de bedrukte tekst op de beschermfolie en een print op de plaat. De panelen worden onderling verbonden door een waterdicht kliksysteem. Aan de bovenzijde van het paneel wordt een ventilerende filtertape aangebracht die mogelijke condensvorming minimaliseert. Aan de onderzijde komt een gesloten tape.

U-waarde 0.97 W/m²K

5 of 6

Bij grote overspanning of hoge windbelasting wordt achter het Modulit systeen één of meerdere tussengordingen geplaatst. Het benodigde aantal tussengordingen wordt berekend aan de hand van belastingtabellen. Tegen de tussengordingen worden de paneelankers bevestigd. Het Modulit paneel heeft een uitsparing waar het anker in geschoven wordt.

6 of 6

Onderdelen tegen de gevel

Montage tegen de gevel

Thermisch onderbroken profielen in de gevel

Het thermisch onderbroken Modulit zijprofiel bestaat uit 2 delen; een basisprofiel met thermische onderbreking en een kliklijst. De aluminium kliklijst wordt aangebracht nadat de Modulit panelen zijn geplaatst. Het zijprofiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt. De vrije ruimte tussen het Modulit paneel en het zijprofiel bedraagt ca 25mm.

1 of 6

Het thermisch onderbroken Modulit bovenprofiel 40mm wordt in de geveluitsparing geplaatst. Het profiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt. De ruimte tussen het Modulit paneel en de bovenzijde profiel bedraagt ca 30mm. Mogelijk condens kan via de ventilerende tape aan de bovenzijde van het paneel verdampen.

2 of 6

De Modulit 511LP 40mm panelen worden aan de onderkant in een thermisch onderbroken onderprofiel geplaatst. Het profiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt. De gesloten aluminium tape zorgt voor een dampdichte afsluiting van de meerwandige polycarbonaat panelen. Voor eventuele condensafvoer aan onderzijde kunnen er afvoergaten in het onderprofiel geboord worden.



Optioneel is er een los dorpelprofiel op aanvraag leverbaar.

3 of 6

Het laatste Modulit paneel wordt in het werk op maat gemaakt en in het profielsysteem geplaatst. Houdt circa 25mm ruimte tussen het paneel en de zijkant van het profiel. Het profiel heeft aan de voorzijde een lip waar het drukrubber geplaatst wordt.

4 of 6

Het Modulit® 511LP 40mm polycarbonaat paneel heeft een werkende breedte van 490mm. De buitenzijde van het paneel is UV-beschermd. Deze zijde is te herkennen aan de bedrukte tekst op de beschermfolie en een print op de plaat. De panelen worden onderling verbonden door een waterdicht kliksysteem. Aan de bovenzijde van het paneel wordt een ventilerende filtertape aangebracht die mogelijke condensvorming minimaliseert. Aan de onderzijde komt een gesloten tape.

U-waarde 0.97 W/m²K

5 of 6

Bij grote overspanning of hoge windbelasting wordt achter het Modulit systeen één of meerdere tussengordingen geplaatst. Het benodigde aantal tussengordingen wordt berekend aan de hand van belastingtabellen. Tegen de tussengordingen worden de paneelankers bevestigd. Het Modulit paneel heeft een uitsparing waar het anker in geschoven wordt.

6 of 6

Onderdelen thermisch onderbroken in de gevel

Montage in de gevel

Montage tegen de gevel
